產品系列 : 鉗形接地電阻儀（長鉗口)
接地電阻、回路電阻測量、接地電流測量、接地故障判斷

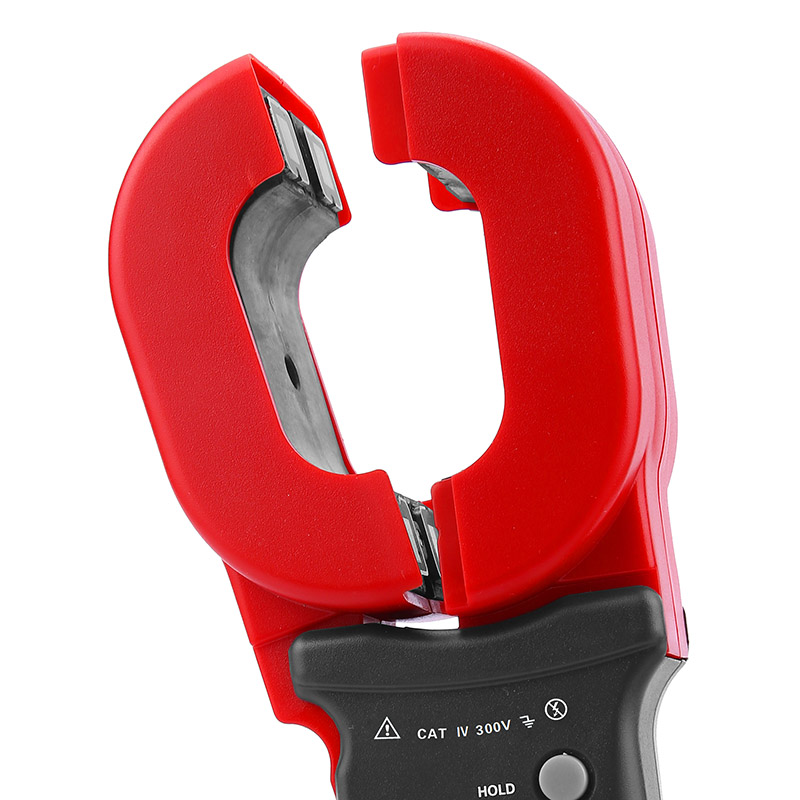

鉗口尺寸：65mm×32mm
電阻量程：0.010Ω～1500Ω
接地電流量程：0.00mA～40.0A
存儲功能：數據存儲999組
報警功能：可設置報警閾值
自檢方式：校驗測試環
測量方式：非接觸式
保護等級：雙重絕緣

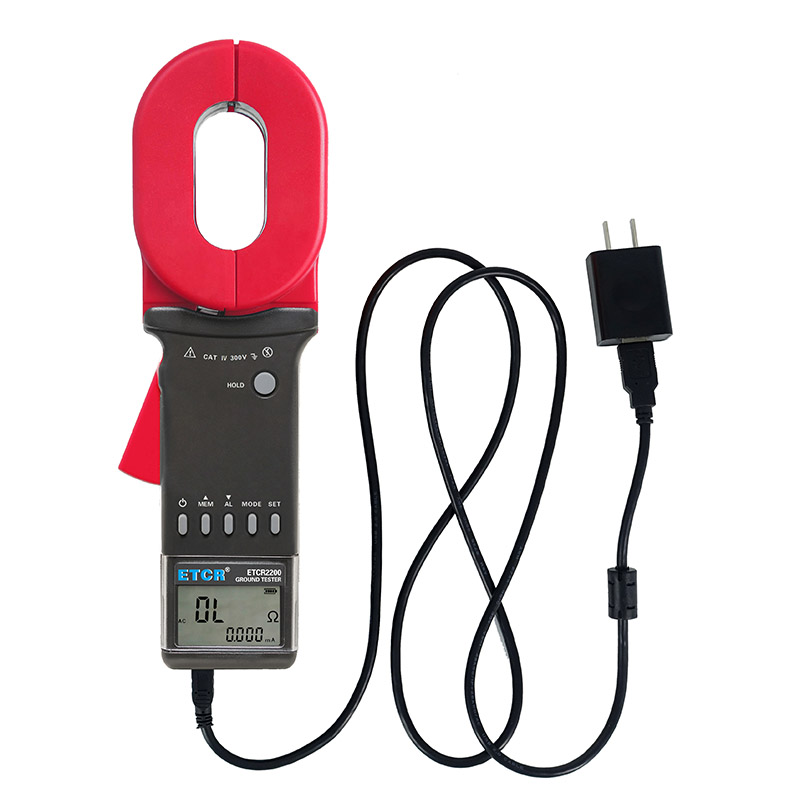

可充電鋰電池
藍牙通信
USB通信
產品簡介

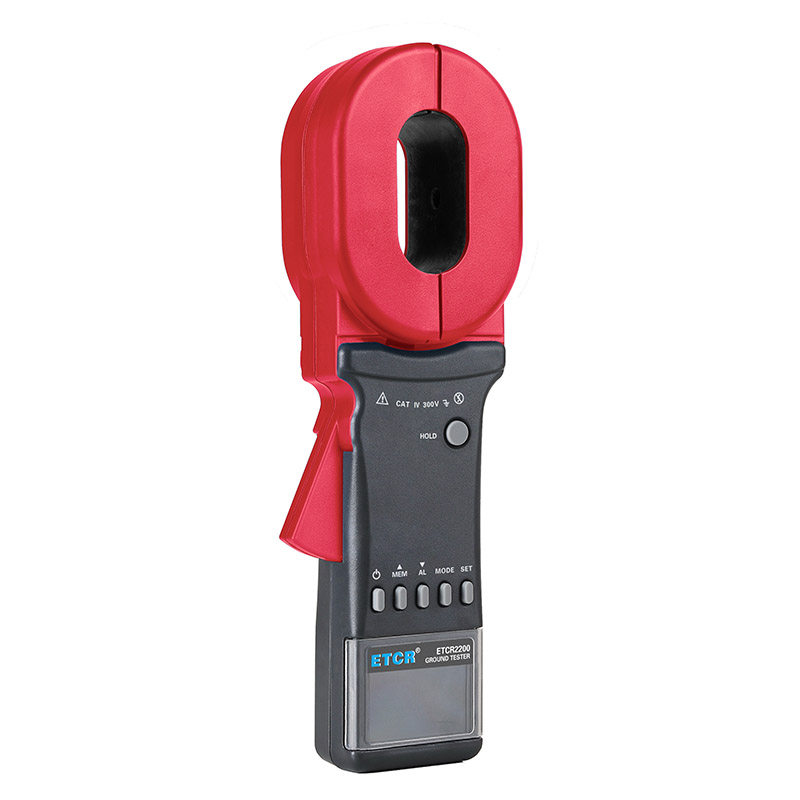

ETCR2200高端多功能鉗形接地電阻儀又稱鉗形接地電阻表、單鉗接地電阻測試儀、環路電阻測試儀、防雷接地電阻表、防雷地阻儀，用于接地電阻、回路電阻測量、接地電流測量、接地故障判斷。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助接地極，安全快速、使用簡便。鉗形接地電阻儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。長鉗口特別適宜于扁鋼接地的場所。
ETCR2200高端多功能鉗形接地電阻測試儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。
ETCR2200高端多功能鉗形接地電阻儀具有多種顯示模式組合，可選擇電阻+電流、電阻+時間、電流+時間同屏顯示，測量范圍更大，存儲數據999組，功耗更低，采用大容量鋰電池，配套監控軟件具有在線實時監控、歷史查詢、軟件報警設置、歷史數據讀取、保存、報表等功能。
產品特點
1、非接觸式測量安全快速，在測量有回路的接地系統時，不需斷開接地引下線，不需輔助接地極，省時省力。
2、鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合。
3、保持功能、存儲功能，數據存儲999組。
4、報警功能，可設置報警閾值。
4、藍牙/USB通信。
5、可充電鋰電池。
技術參數
1、量程及準確度
| 測量模式 | 測量范圍 | 分辨力 | 準確度 |
| 電 阻 | 0.010Ω～0.099Ω | 0.001Ω | ±（1%rdg＋0.01Ω） |
| 0.10Ω～0.99Ω | 0.01Ω | ±（1%rdg＋0.01Ω） | |
| 1.0Ω～49.9Ω | 0.1Ω | ±（1%rdg＋0.1Ω） | |
| 50.0Ω～99.5Ω | 0.5Ω | ±（1.5%rdg＋0.5Ω） | |
| 100Ω～199Ω | 1Ω | ±（2%rdg＋1Ω） | |
| 200Ω～395Ω | 5Ω | ±（5%rdg＋5Ω） | |
| 400Ω～590Ω | 10Ω | ±（10%rdg＋10Ω） | |
| 600Ω～880Ω | 20Ω | ±（20%rdg＋20Ω） | |
| 900Ω～1500Ω | 30Ω | ±（25%rdg＋30Ω） | |
| 電 流 | 0.000mA～0.999mA | 0.001mA | ±（1.5%rdg＋0.5mA） |
| 0.00mA～9.95mA | 0.01mA | ±（2%rdg＋1mA） | |
| 10.0mA～99.0mA | 0.1mA | ±（2.5%rdg＋5mA） | |
| 100mA～300mA | 1mA | ±（2.5%rdg＋20mA） | |
| 0.30A～2.99A | 0.01A | ±（2.5%rdg＋0.1A） | |
| 3.0A～9.9A | 0.1A | ±（2.5%rdg＋0.3A） | |
| 10.0A～19.9A | 0.1 A | ±（2.5%rdg＋0.5A） | |
| 20.0A～40.0A | 0.1 A | ±（3%rdg＋1A） |
2、技術規格
| 規格名稱 | 規格參數 |
| 功 能 | 接地電阻、回路電阻測量、接地電流測量、接地故障判斷 |
| 電 源 | 3.7V DC（可充電鋰電池2600mAh） |
| 顯示模式 | 4位LCD顯示，47mm×28.5mm |
| 電阻量程 | 0.010Ω～1500Ω |
| 電阻分辨力 | 0.001Ω |
| 電流量程 | 0.000mA～40.0A |
| 電流分辨力 | 0.001mA |
| 數據存儲 | 999組 |
| 自檢時間 | ≤1s，開機快速進入測試模式 |
| 工作電流 | ≤50mA |
| 時鐘功能 | 顯示時、分 |
| 聲光報警 | “嘟--嘟--嘟--”報警聲，按AL鍵開、關；LCD報警閃爍指示 |
| 報警臨界值設定范圍 | 電阻：1～199Ω； 電流：1～499mA |
| 自動關機 | 儀表無操作5分鐘后閃爍30S，然后自動關機 |
| 保護等級 | 雙重絕緣 |
| 結構特點 | 鉗形CT |
| 換 檔 | 全自動換檔 |
| 單次測量時間 | 0.5秒 |
| 電阻測量頻率 | ＞1kHz |
| 被測電流頻率 | 50Hz/60Hz自動 |
| USB通信 | 軟件監控，數據上傳電腦，動態顯示 |
| 藍牙通信 | 有 |
| 鉗口尺寸 | 65mm×32mm |
| 鉗口張開尺寸 | 32mm |
| 儀表尺寸 | 295mm×98mm×66mm |
| 儀表質量 | 約1230g(含電池)；總質量約2.5kg（含包裝） |
| 工作溫濕度 | -20℃～55℃；10％RH～90％RH |
型號對比
| 產品圖片 | 產品型號 | 鉗口尺寸 | 電阻量程 | 電流量程 | 其它 |
 | ETCR2000 | 55×32mm | 0.010Ω～1000Ω | -- | -- |
 | ETCR2000A | 55×32mm | 0.010Ω～500Ω | -- | -- |
 | ETCR2000C | 55×32mm | 0.010Ω～1200Ω | 0.00mA~30A | -- |
 | ETCR2000+ | 65×32mm | 0.010Ω～1200Ω | -- | 藍牙通信 |
 | ETCR2000A+ | 65×32mm | 0.010Ω～200Ω | -- | 藍牙通信 |
 | ETCR2000C+ | 65×32mm | 0.010Ω～1200Ω | 0.00mA～20.0A | 藍牙通信 |
 | ETCR2000B+ | 65×32mm | 0.010Ω～1200Ω | -- | 防爆型 |
 | ETCR2200 | 65×32mm | 0.010Ω～1500Ω | 0.00mA～40A | 鋰電池、藍牙/USB通信 |
