產品系列 : 數字式接地電阻表
接地電阻測量，土壤電阻率測量，對地電壓測量
二三四線法接地電阻測量
接地電阻量程：0.00Ω～30.00kΩ
土壤電阻率量程：0.00Ωm～9000kΩm
接地電壓量程：AC 0V～600V
防爆標志：ExibⅡBT4Gb
防爆合格證號：CLEx25.0421X
報警功能：可設置報警閾值
存儲功能：數據存儲300組
通信方式：USB通信
顯示模式：超大LCD
電源：鋰電池
產品簡介

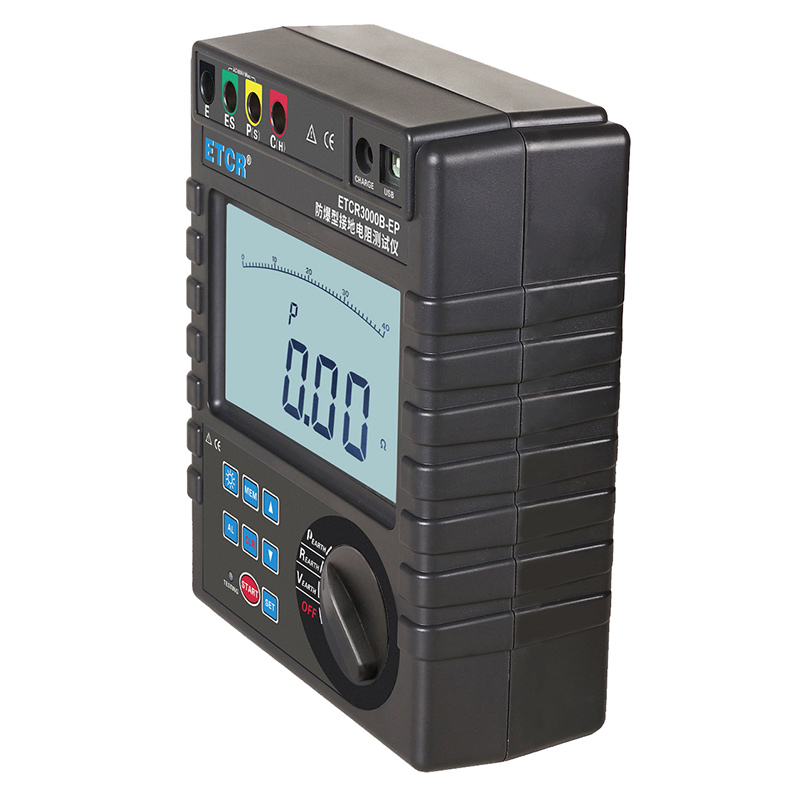

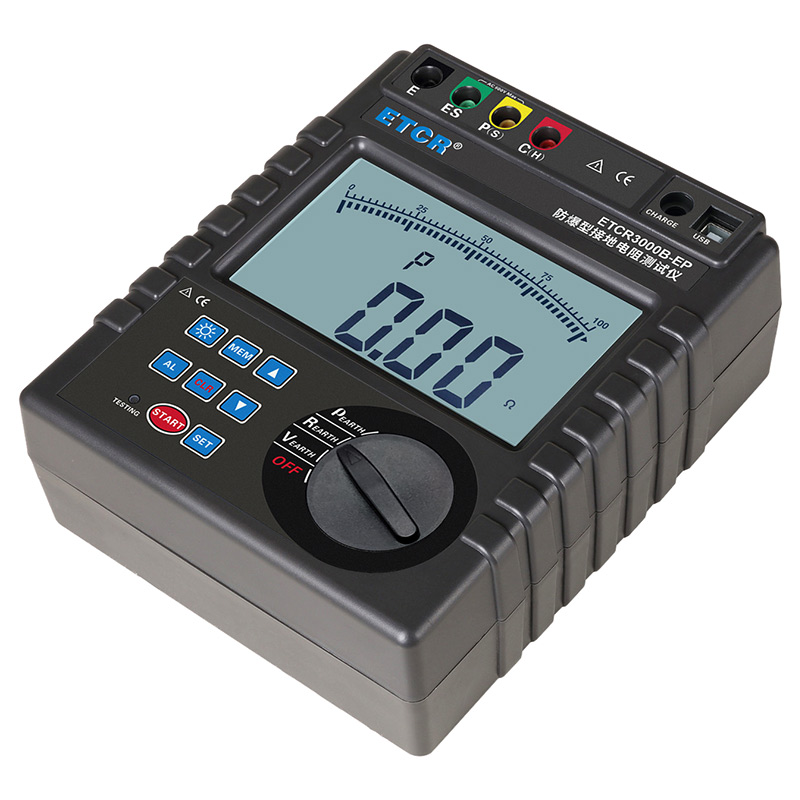

ETCR3000B防爆型接地電阻測試儀又稱數字接地電阻測試儀、地樁式接地電阻儀、土壤電阻率測試儀、二三四線接地電阻測試儀，用于接地電阻、土壤電阻率、接地電壓測量，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化，提供更加準確的接地電阻值，廣泛應用于電力、電信、氣象、建筑、防雷及工業電氣設備等行業。

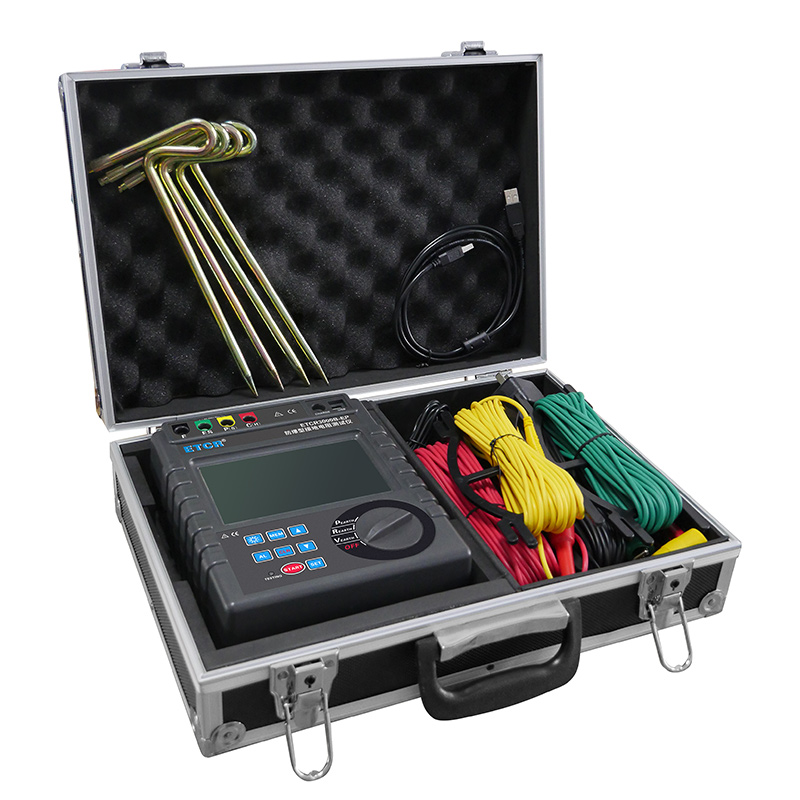

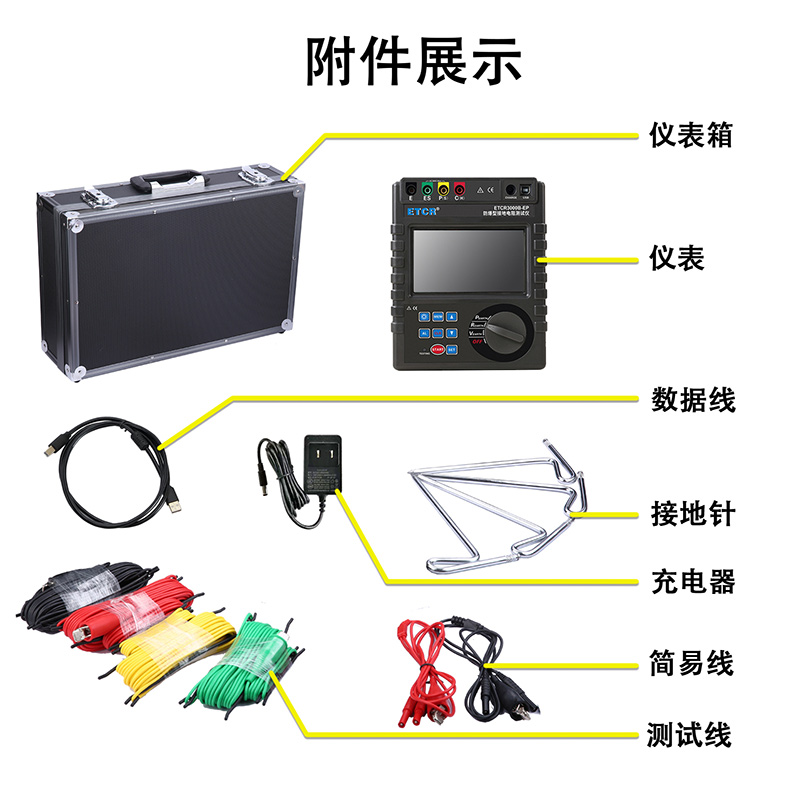

ETCR3000B防爆型接地電阻測試儀由主機、數據上傳軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，白屏背光，棒圖指示，一目了然。存儲功能，存儲300組數據，通過USB通信數據上傳軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，具有歷史數據讀取、查閱、保存、報表、打印等功能。

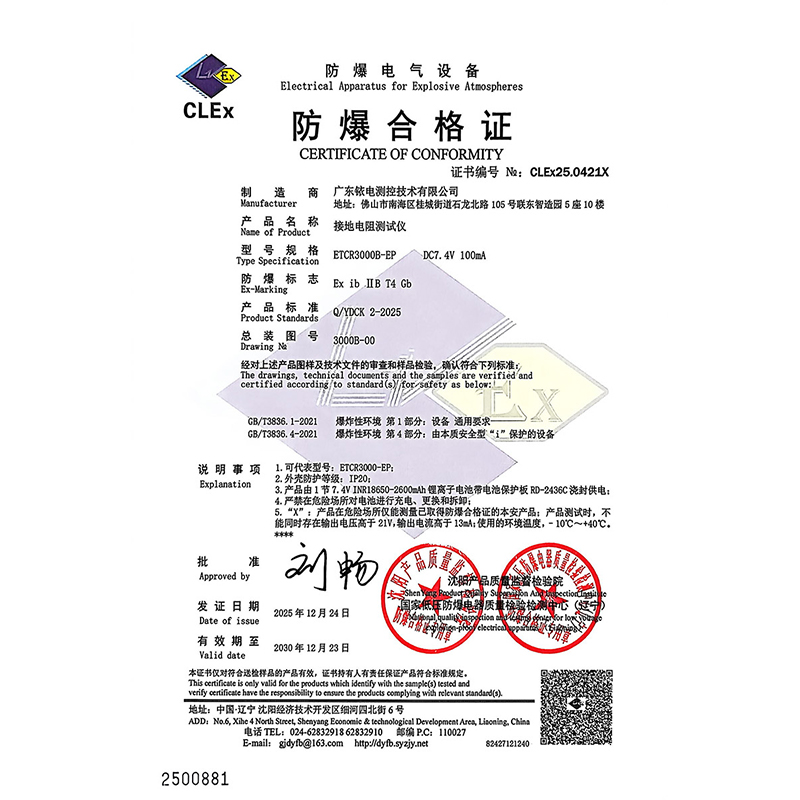

ETCR3000B-EP防爆型接地電阻測試儀其安全防爆認證參數整機滿足GB/T 3836.1-2021和GB/T 3836.4－2021標準相關要求。防爆標志：ExibⅡBT4Gb，防爆合格證號：CLEx25.0421X。它可應用于相應的易燃易爆環境中
產品特點
1、二三四線法接地電阻測量，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。
2、主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
3、報警功能，可設置報警閾值。
4、存儲功能，數據存儲300組。
5、USB通信。
6、防爆標志：ExibⅡBT4Gb，防爆合格證號：CLEx25.0421X7、鋰電池供電
技術參數
1、基準條件下基本誤差及性能指標
測量功能 | 測量范圍 | 精 度 | 分辨力 |
接地電阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | ρ=2πaR； a:1.0m～100m； π=3.14 | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
10.00kΩm～99.99kΩm | 10Ωm | ||
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
接地電壓 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
2、一般規格
| 規格名稱 | 規格參數 |
| 功 能 | 接地電阻測量，土壤電阻率測量，對地電壓測量 |
電 源 | DC 7.4V 2600mAh鋰電池供電 |
顯示模式 | 4位超大LCD顯示，白屏背光，124mm×67mm |
量 程 | 接地電阻：0.00Ω～30.00kΩ |
土壤電阻率：0.00Ωm～9000kΩm | |
接地電壓：0V～600V | |
測量方式 | 精密4線、3線法測量、簡易2線測量接地電阻 |
測量方法 | 接地電阻：額定電流變極法，測量電流20mA Max 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間） |
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
測試電流 | ＞20mA（正弦波） |
開路測試電壓 | AC 40V max |
測試電壓波形 | 正弦波 |
電極間距范圍 | 可設定1m～100m |
換 檔 | 接地電阻：0.00Ω～30.00kΩ全自動換檔 |
土壤電阻率：0.00Ωm～9000kΩm全自動換檔 | |
測量時間 | 對地電壓：約3次/秒 |
接地電阻、土壤電阻率：約15秒/次 | |
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) |
線路電壓 | AC 600V以下測量 |
數據存儲 | 300組，顯示“FULL”符號表示存儲已滿 |
數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 |
數據查閱 | 查閱數據時“READ”符號指示 |
溢出顯示 | 超量程溢出時“OL”符號指示 |
干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 |
輔助接地測試 | 具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 |
報警臨界值設置范圍 | 電阻：0Ω～9999Ω，電壓：0.0V～600.0V |
電池電壓 | 當電池電壓降到約7.5V時，電池電壓低符號顯示，提醒更換電池 |
工作電流 | 待機: 約20mA(背光關閉) |
開機開背光：約45mA(背光關閉25mA) | |
測量：約100mA(背光關閉) | |
過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐壓 | AC 3700V/rms(電路與外殼之間) |
標準測試線 | 4條：紅色20m，黑色20m，黃色10m，綠色10m各1條 |
簡易測試線 | 2條：紅色1.6m，黑色1.6m各1條 |
輔助接地棒 | 4根：φ9mm×230mm |
USB通信 | 軟件監控，存儲數據可以上傳電腦，保存打印 |
儀表尺寸 | 215mm×178mm×83mm |
儀表質量 | 儀表：約1330g；總質量：約4.5kg(含包裝) |
工作溫濕度 | -10℃～40℃；80%RH以下 |
防爆標志 | ExibⅡBT4Gb， |
防爆合格證號 | CLEx25.0421X |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004。 |
型號對比
| 產品圖片 | 產品型號 | 電阻量程 | 電阻率量程 | 電壓量程 | 其他 |
 | ETCR3000 | 0.01Ω～2000Ω | -- | AC 0V～600V | 儲存功能 |
 | ETCR3000B | 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 儲存功能；USB通信 |
 | ETCR3000-EP | 0.01Ω～2000Ω | -- | AC 0V～600V | 儲存功能；防爆證；USB通信 |
 | ETCR3000B-EP | 0.00Ω～30.00kΩ | -- | AC 0V～600V | 儲存功能；防爆證；USB通信 |
 | ETCR3040 | 0.10Ω～2000Ω | -- | AC 0V～600V | 輔助樁、交直流電壓報警；保護功能 |
 | ETCR3040B | 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | DC/AC 0V～600V | 輔助樁、交直流電壓報警 |
 | ETCR3100 | 0.01Ω～2000Ω | -- | AC 0V～600V | 儲存功能；USB通信 |
 | ETCR3100C | 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 儲存功能；USB/藍牙通信 |
